ناحیه بحرانی اتصالات از پیش تایید شده به همراه تست تالیفی
در این مقاله سعی داشتیم دو تست تالیفی درباره اتصالات از پیش تایید شده در مبحث دهم مقررات ملی ساختمان را مطرح نماییم که برای داوطلبان آزمون نظام مهندسی دانستن این نکات لازم می باشد.
تست تالیفی شماره 1

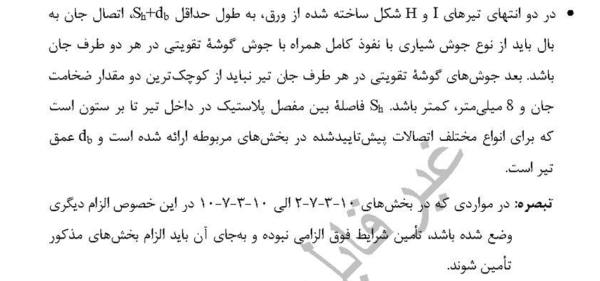

در یک اتصال از پیش تایید شده از تیر Iشکل ساخته شده از ورق با ضخامت جان 10 میلیمتر و ضخامت بال 12 میلیمتر استفاده شده است. برای اتصال جان تیر به بال های آن در ناحیه بحرانی آن از کدام جوش می توان استفاده نمود؟
1- جوش شیاری با نفوذ کامل یا جوش گوشه در دو طرف جان با بعد 12 میلیمتر
2- جوش شیاری با نفوذ نسبی + جوش گوشه تقویتی در یک طرف جان با بعد 10 میلیمتر
3- شیاری با نفوذ کامل + جوش گوشه تقویتی در دو طرف جان با بعد 8 میلیمتر
4- جوش شیاری با نفوذ کامل + جوش گوشه تقویتی در دو طرف جان با بعد 10 میلیمتر
پاسخ: گزینه 3
تست تالیفی شماره 2

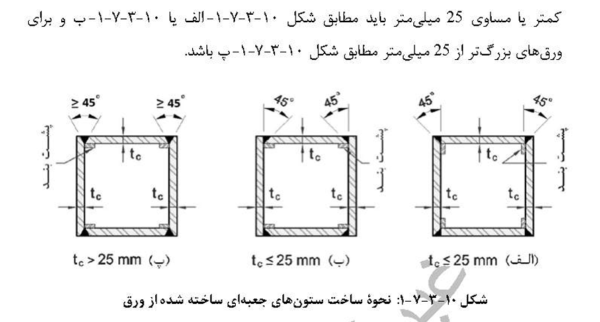

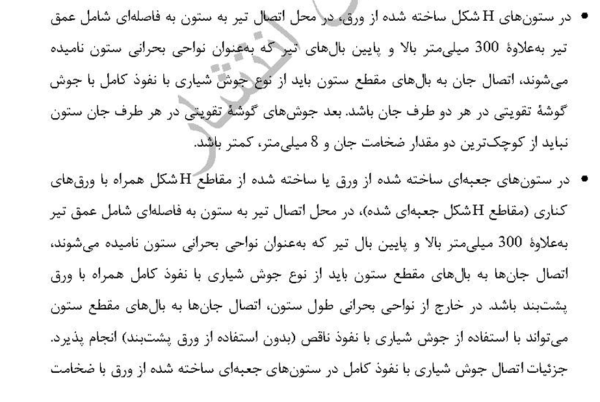

برای ساخت ستون جعبه مربوط به یک قاب خمشی ویژه، از ورق های با ضخامت 3 سانتیمتر استفاده شده است. برای ساخت این ستون، در ناحیه بحرانی باید از …………… با زاویه شیار ………….. استفاده شود و استفاده از ورق پشت بند در …………… الزامی است.
1- جوش شیاری با نفوذ کامل- حداقل 45 درجه- کل ارتفاع ستون
2- جوش شیاری با نفوذ ناقص- حداکثر 45 درجه- کل ارتفاع ستون
3- جوش شیاری با نفوذ کامل- حداقل 45 درجه- ناحیه بحرانی ستون
4- جوش شیاری با نفوذ ناقص- حداکثر 45 درجه- ناحیه غیر بحرانی ستون
پاسخ: گزینه 3
این بند که در مبحث اصلی حدود 2 صفحه است، در مجموعه صفر تا صد جمع بندی و جدول شده و سرعت حل سوال شما چند برابر میشه
این بند در مبحث 10 مقررات ملی ساختمان صفحه 393 و 394 ارائه شده است.
