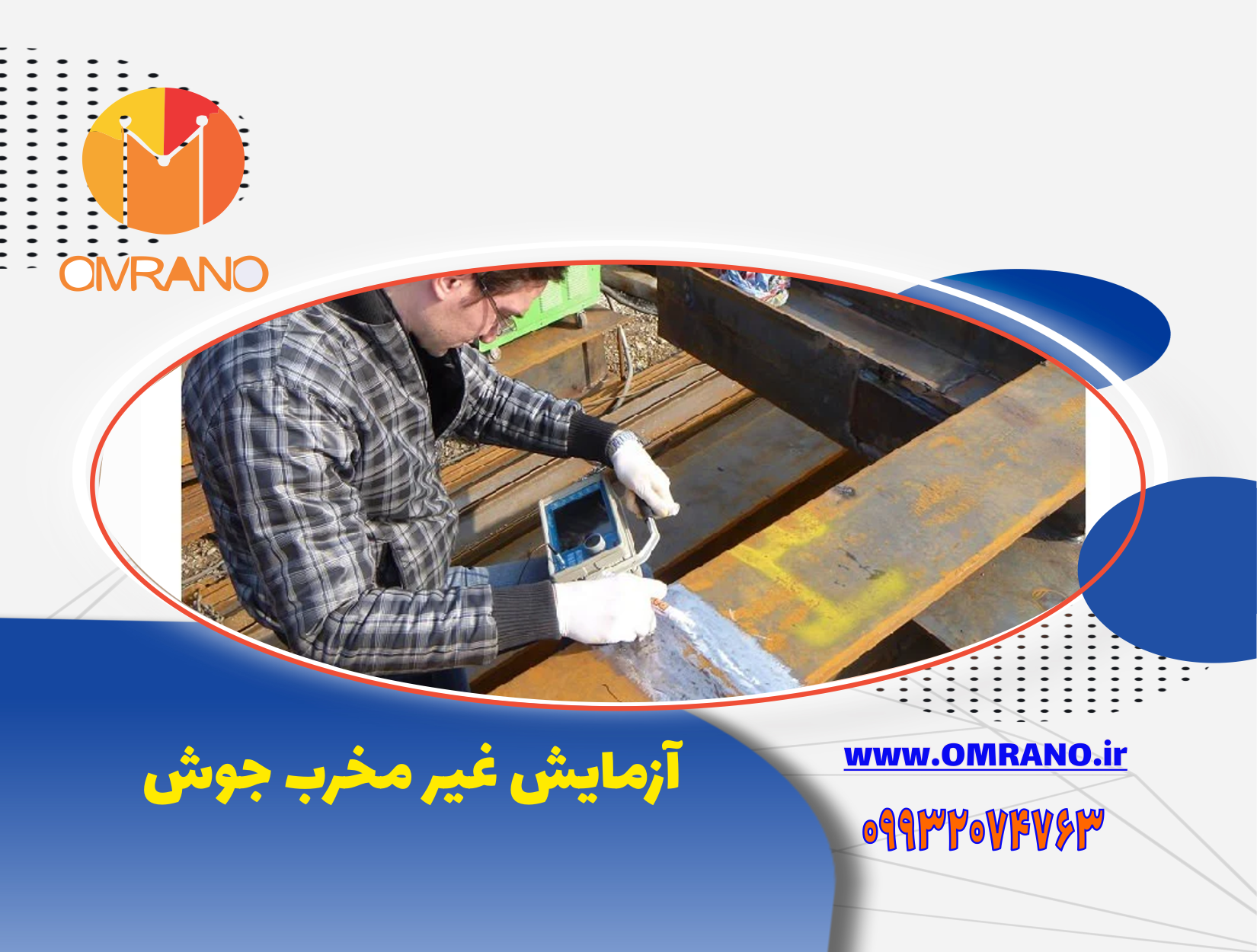

آزمایش غیرمخرب جوش چیست؟؟
آزمایش غیر مخرب جوش مجموعه گسترده ای از تکنیک های تجزیه و تحلیل است که برای بررسی خواص مواد، جز یا سیستم بدون ایجاد آسیب استفاده می شود.
بدون آسیب رسیدن و از بین رفتن قطعه موردآزمایش، می توان با تست جوش غیر مخرب ایرادهای احتمالی را تشخیص داد و از تاثیر مخرب آن به سایر قسمت های سازه یا قطعات جلوگیری کرد.
انواع آزمایش های غیرمخرب جوش
- آزمایش فراصوت (UT)
- آزمایش ذرات مغناطیسی (MT)
- آزمایش مواد نافذ (PT)
- آزمایش پرتونگاری (RT)
تمامی این آزمایش ها در صورت نیاز باید منطبق با ضوابط آیین نامه جوشکاری ساختمانی ایران به وسیله واحد تضمین کیفیت انجام شود.
از ابتدای جوشکاری فلزات تا مراحل نهایی ساخت و ساز نقص های به وجود آمده را با بازرسی و آزمایش غیر مخرب جوش تشخیص داد.

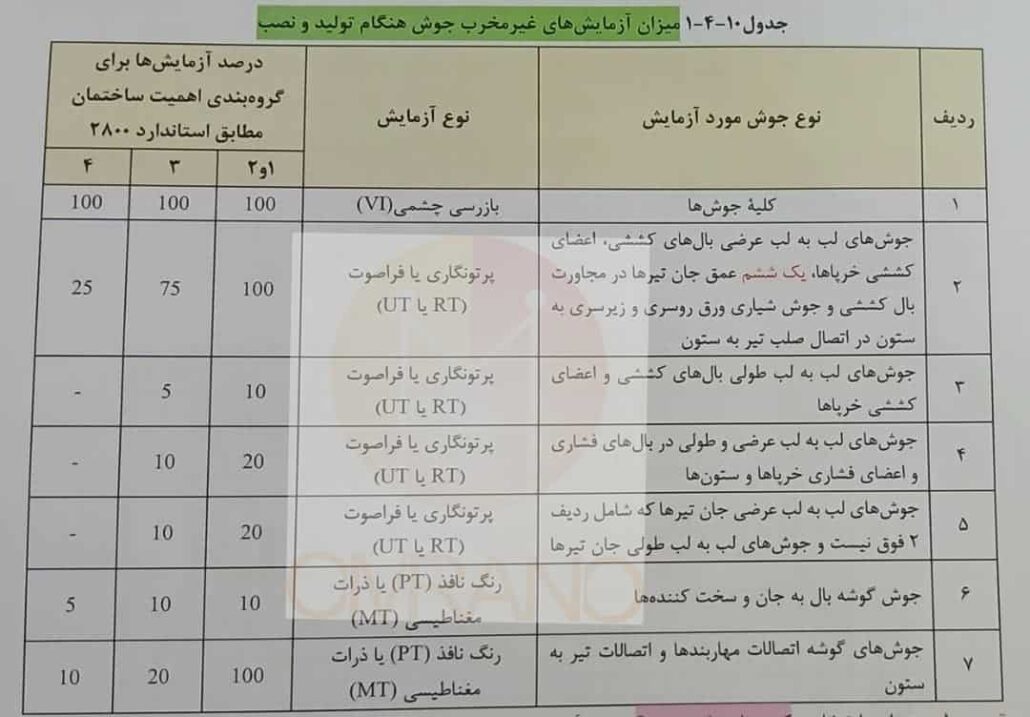

در مبحث دهم مقررات ملی با توجه به نوع جوش مورد نیاز تعداد آزمایش های غیر مخرب لازم را طبق اهمیت و گروه بندی لرزه ساختمانها برای هرکدام از انواع آزمایش غیرمخرب جوش مطابق جدول زیر مطرح می کند.
تست تالیفی آزمایش غیر مخرب جوش

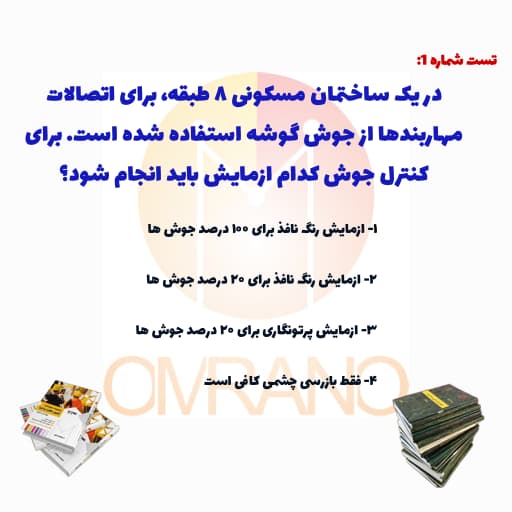

تست تالیفی شماره یک :
پاسخ: برای جوش گوشه اتصالات مهاربندها نیاز به ازمایش رنگ نافذ یا ذرات مغناطیسی است و برای ساختمان مسکونی با اهمیت متوسط باید ۲۰ درصد جوش ها مورد ازمایش قرار گیرد. اما پاسخ گزینه ۲ نیست چرا که ساختمان مسکونی دارای اهمیت متوسط، بیش از ۳ طبقه دارد، بنابراین طبق تبصره باید طبق گروه ۱ و ۲ ارزیابی شود یعنی ۱۰۰ درصد جوش ها و پاسخ گزینه ۱ می شود.

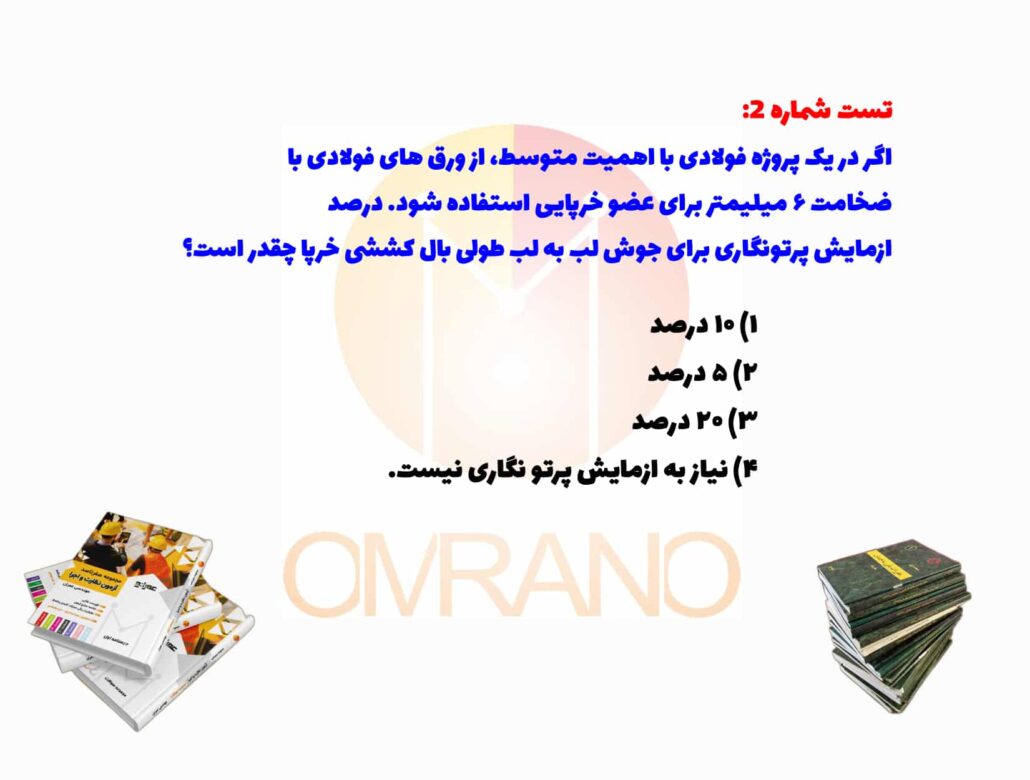

تست تالیفی شماره دو :
پاسخ: طبق تبصره، اگر ضخامت ورق کمتر مساوی ۸ میلیمتر باشد میتوان از ازمایش پرتونگاری یا فراصوت صرف نظر نمود. بنابراین گزینه ۴ صحیح است.
مستندسازی و گزارش آزمایش غیرمخرب
طبق بند 10-4-4-2-4 مبحث دهم مقررات ملی در مورد مستندسازی نتایج آزمایش غیرمخرب آمده که:
** تمام آزمایش های غیر مخرب اجرا شده باید مستندسازی شوند.
** برای کارگاه ساخت، گزارش آزمایش غیرمخرب (NDT)، باید جوش آزمایش شده را با اسم قطعه و موقعیت جوش معرفی کند.
برای مشاهده تست های بیشتر کلیک نمایید.
